———— Lider MI Kablo Isıtması
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | MICH |
| Sertifika: | ISO9001 |
| Model numarası: | MIHCHTBD |
| Min sipariş miktarı: | 1 metre |
| Fiyat: | USD0.5-USD5 per meter |
| Ambalaj bilgileri: | Kontrplak kasalar |
| Teslim süresi: | bir ay içinde |
| Yetenek temini: | Yılda 10 milyon metre |
| Kondüktör: | bakır | Kılıf: | Paslanmaz çelik |
|---|---|---|---|
| yalıtım: | Yüksek Saflıkta Magnezyum Oksit | kullanım: | Isı takibi |
| Uygulamalar: | Viskozite Azalması | sanayi: | Biyodizel |
| Maks. Alan sayısı Pozlama Sıcaklığı (° F) Kapat: | 1100 | Gerilimler: | 600'e kadar |
| Vurgulamak: | Paslanmaz Çelik Elektrikli Isı İzleme,Mineral İzoleli Elektrikli Isı İzleme,borular için SS ısı izleme teli |
||
Biyodizel Isı İzi için Mineral İzoleli Isıtma Kablosu, ürünlerin viskozitesinin düşmesini, faz kaymalarını önlemek için proses borularında ısı eşliği sağlamak için sistematik bir çözümdür ve biyodizel sentetik olduğu için güvenlik ve yangınla mücadele sistemlerinin doğru çalışmasını garanti eder. bitkisel yağlar veya hayvansal yağlar gibi doğal lipitlerden elde edilen sıvı biyoyakıt.
Biyodizel, endüstriyel bir esterleştirme ve transesterifikasyon işlemleriyle yapılır.Transesterifikasyon işlemi, normal bitkisel yağın hafif bir alkol, normalde metanol ile birleştirilmesinden oluşur.
Yağın veya hammaddelerin katılaşması, istenmeyen üretim duruşlarına neden olabilir.Yangınla mücadele sistemlerinin doğru çalışması gereklidir.
Biyodizel, CO2'nin% 25 ile% 80 arasında azalmasına ve nakliye ile sera gazı azaltılmasına olanak tanır.

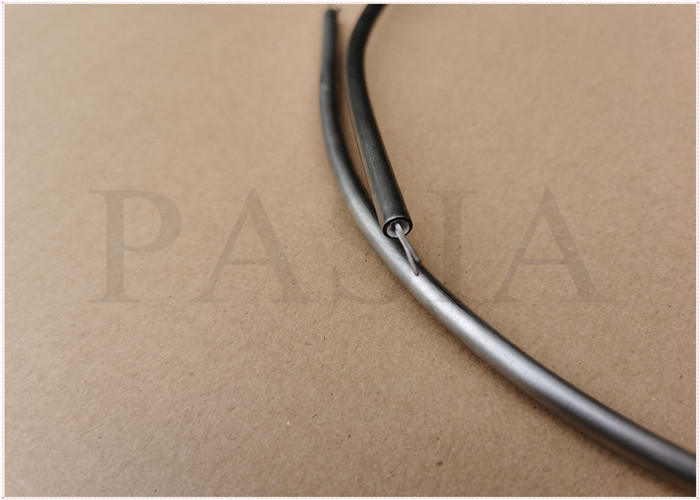

Kablo Yapısı
Uygulama
| Bakır kılıflı ısıtma kablosu (MICU) | Maksimum çıkış gücü(W / m) |
| Metal oluklar ve iniş boruları için Donmayı Önleme | 49 |
| Metal olmayan oluklar ve iniş boruları için Donmayı Önleme | 16 |
| Hazne ve boru proses sıcaklığının korunması | 59 |
| Metal kaplar ve borular için Donmayı Önleme | 59 |
| Metal çatıda kar eritme | 49 |

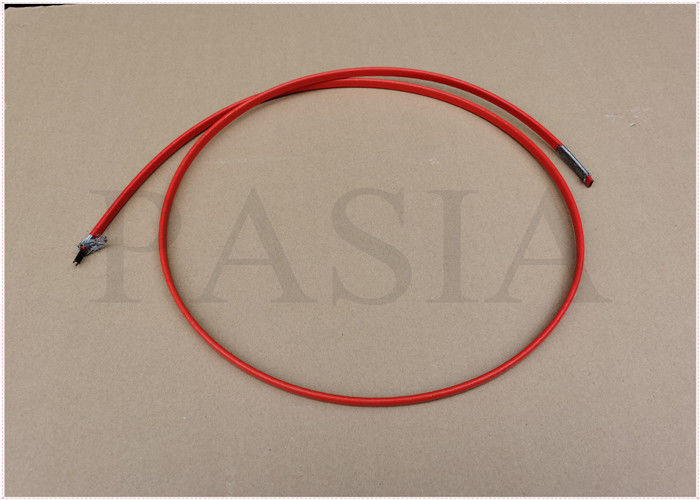

| Yüksek yoğunluklu polietilen dış kılıflı bakır kılıflı ısıtma kablosu (MIHC) | |
| Metal kaplar ve borular için Donmayı Önleme | 26 |
| Donmayı Önleme Metal olmayan kaplar ve borular | 13 |
| Asfalt yamaçlarda kar eriyor | 82 |
| Metal olmayan çatı buzu veya kar erimesi | 26 |
| Metal oluklar ve iniş boruları için Donmayı Önleme | 26 |
| Metalik olmayan oluklar ve iniş boruları için Donmayı Önleme | 16 |
| Beton yerden ısıtma | 33 |
| Soğuk depolama zemini için yükselme veya buz çözme önleme | 23 |
| Metal kaplar ve borular için Donmayı Önleme | 99 |
Not: Kazanların ve boruların ısı takibi için ısıtma kabloları kullanıldığında, maksimum çıkış gücü, kılıf sıcaklığının izin verilen maksimum sıcaklığını veya bölgenin kendiliğinden yanma sıcaklığını (tehlikeli alanlar için) aşmamasını sağlamak için kontrol edilmelidir.
Şartname
Isıtma kablosu talimat kodu
Mİ CU-B 16K320/60/2520/220/E1
Hayır. 1 2 3 4 5 6 7
| Hayır. | Talimat | |
| 1 | Kılıf malzemesi | CU |
| 2 | kablo bileşenlerinin yapısı | Tablo 1'de gösterilen |
| 3 | kablo kodları | Tablo 2, 3 ve 4'te gösterilmiştir |
| 4 | ısıtma kablosunun uzunluğu | Metre cinsinden |
| 5 | Isıtma kablosu gücü | Watt cinsinden |
| 6 | ısıtma kablosu voltajı | Volt cinsinden |
| 7 | ısıtma kablosu voltajı | Tablo 5'e bakın |
Kablo Kodu
1 6 K 320
Hayır. 1 2 3 4
| Seri numarası. | Talimat | |
| 1 | çekirdek numarası | 1 yada 2 |
| 2 | Voltaj derecesi | 3 = 300V, 6 = 600V |
| 3 | iletken malzemeler | C, K |
| 4 | soğuk direnç × 1000 | 320 = 0,32Ω / m × 1000 |
Tablo 1 Kablo Elemanının Yapısı
Not: Model C, F ve G, 65'in altındaki sıcaklıklarda kullanıma uygundur.℃
Tablo 2 Isıtma Kablosu Özellikleri (600V Tek İletken)
| Kablo Kodu | Çap | HDPE Çapı | +20'de standart direnç değeri℃ | Maksimum Üretim Uzunluğu | Ağırlık birimi |
| mm | mm | Ω / m | m | kg / km | |
| 16C1.7 | 8.2 | 10 | 0.0017 | 350 | 366,54 |
| 16C2.2 | 7.6 | 9.4 | 0.0022 | 380 | 307.77 |
| 16C2.9 | 7.0 | 8.8 | 0.0029 | 400 | 264.45 |
| 16C4 | 5,9 | 7.7 | 0.004 | 600 | 190.88 |
| 16C7 | 5.3 | 7.1 | 0.007 | 600 | 154.08 |
| 16C11 | 4.9 | 6.7 | 0.011 | 600 | 132.25 |
| 16C13 | 4.6 | 6.4 | 0.013 | 600 (300) ☆ | 125.7 |
| 16C17 | 4.6 | 6.4 | 0.017 | 600 (300) ☆ | 117.16 |
| 16C21 | 4.6 | 6.4 | 0.021 | 600 (300) ☆ | 111.9 |
| 16C25 | 3.7 | 5.5 | 0.025 | 600 (480) ☆ | 68.83 |
| 16C33 | 3.7 | 5.5 | 0.033 | 600 (480) ☆ | 63.76 |
| 16C40 | 3.4 | 5.2 | 0.04 | 600 (560) ☆ | 58.87 |
| 16C63 | 3.2 | 5 | 0.063 | 600 | 51.47 |
| 16K80 | 6.8 | 8.6 | 0.08 | 370 (140) ☆ | 254,18 |
| 16K100 | 5.2 | 7 | 0.1 | 450 (240) ☆ | 162.11 |
| 16K140 | 4.9 | 6.7 | 0.14 | 600 (270) ☆ | 122.55 |
| 16K197 | 4.45 | 6.25 | 0.197 | 600 (330) ☆ | 111.32 |
| 16K220 | 4.5 | 6.3 | 0.22 | 600 (330) ☆ | 102.89 |
| 16K315 | 4.3 | 6.1 | 0.315 | 600 (350) ☆ | 91.44 |
| 16K345 | 4.2 | 6.0 | 0.345 | 600 (370) ☆ | 85.9 |
| 16K450 | 4.0 | 5.8 | 0.45 | 600 (400) ☆ | 80.73 |
| 16K630 | 4.0 | 5.8 | 0.63 | 600 (400) ☆ | 77.26 |
| 16K800 | 3.5 | 5.3 | 0.8 | 600 (530) ☆ | 61.48 |
| 16K1250 | 2.8 | 4.6 | 1.25 | 600 | 40.83 |
| 16K2000 | 2.8 | 4.6 | 2.0 | 600 | 38.96 |
Tablo 3 Isıtma Kablosu Özellikleri (600V Çift İletkenli)
| Kablo Kodu | Çap | +20'de nominal direnç℃ | Maksimum üretim uzunluğu | Ağırlık birimi |
| mm | Ω / m | m | kg / km | |
| 26C3.4 | 12.9 | 0.0034 | 150 | 783.76 |
| 26C4.4 | 12.2 | 0.0044 | 160 | 701.56 |
| 26C5.8 | 11.3 | 0.0058 | 170 | 606.16 |
| 26C8.6 | 9,90 | 0.0086 | 180 | 451.43 |
| 26C11.4 | 9.30 | 0,0114 | 200 | 400.05 |
| 26C13.8 | 9.00 | 0,0138 | 210 | 375.20 |
| 26C17.2 | 8.60 | 0,0172 | 220 | 344.90 |
| 26C23 | 8.00 | 0.023 | 250 | 303.25 |
| 26C34.4 | 7,50 | 0,0344 | 280 | 269.20 |
| 26C49.2 | 7.10 | 0.0492 | 300 | 243,84 |
| 26K240 | 9,90 | 0.24 | 180 | 451.43 |
| 26K320 | 9.30 | 0.32 | 200 | 400.05 |
| 26K384 | 9.00 | 0.384 | 210 | 375.20 |
| 26K480 | 8.60 | 0.48 | 220 | 344.90 |
| 26K640 | 8.00 | 0.64 | 250 | 303.25 |
| 26K960 | 7,50 | 0.96 | 280 | 269.20 |
Tablo 4 Isıtma Kablosu Özellikleri (300V Çift Çekirdekli)
| Kablo Kodu | Çap | +20'de nominal direnç℃ | Maksimum üretim uzunluğu | Ağırlık birimi |
| mm | Ω / m | m | kg / km | |
| 23C3.4 | 12.0 | 0.0034 | 200 | 708.10 |
| 23C4.4 | 11.3 | 0.0044 | 220 | 629.07 |
| 23C5.8 | 10.4 | 0.0058 | 240 | 537,73 |
| 23C8.6 | 9.00 | 0.0086 | 260 | 392.56 |
| 23C11.4 | 8.40 | 0,0114 | 280 | 343.89 |
| 23C13.8 | 8.00 | 0,0138 | 300 | 314.57 |
| 23C17.2 | 7.60 | 0,0172 | 320 | 286,27 |
| 23C23 | 7.10 | 0.023 | 340 | 252.98 |
| 23C34.4 | 6.60 | 0,0344 | 360 | 221,19 |
| 23C49.2 | 6.20 | 0.0492 | 380 | 197.64 |
| 23K160 | 10.4 | 0.16 | 220 | 508,37 |
| 23K240 | 9.00 | 0.24 | 240 | 392.56 |
| 23K320 | 8.40 | 0.32 | 265 | 343.89 |
| 23K384 | 8.00 | 0.384 | 280 | 314.57 |
| 23K480 | 7.70 | 0.48 | 300 | 291,91 |
| 23K640 | 7.10 | 0.64 | 320 | 252.98 |
| 23K960 | 6.50 | 0.96 | 350 | 216.11 |
Not: Yukarıdaki tablodaki 2 damarlı kablonun direnç değeri, uçlar büküldükten sonra ölçülen değerdir (yani, tek damarlı direnç X2);
660V voltaj kullanımı için lütfen şirket uzmanlarımızla iletişime geçin;
Marka (300) ☆, MICH tarafından önerilen bir üretim uzunluğudur
Tablo 5 terminal özellikleri
| Modeli: A, D, E | Modeli: B | |||||
| Maksimum Gerilim (V) | Maksimum Akım (A) | Terminal Özellikleri | Maksimum Gerilim (V) | Maksimum Akım (A) | Terminal Özellikleri | Maksimum Gerilim (V) |
| 600 | 15 | E2 | 20 | E1 | 15 | E1 |
| 600 | 20 | E2 | 25 | E2 | 20 | E1 |
| 600 | 30 | E3 | 40 | E2 | 30 | E2 |
| 600 | 50 | E3 | 70 | E2 | 50 | E2 |
| 600 | 70 | E3 | 100 | E3 | 70 | E2 |
Not 2: Standart konfigürasyona sahip soğuk uçlu kablonun uzunluğu 2 metredir.Gerekli uzunluğu artırır veya azaltırsanız, lütfen profesyonel personelimizle iletişime geçin.
Çıkış gücü ve kılıf sıcaklığı arasındaki ilgili referans tablosu
Not: Bakır iletkenli bir ısıtma kablosu uygularken, lütfen ısıtılmış sıcak direncinin ve ısıtılmamış soğuk direncinin dönüşümüne dikkat edin.
Antikorozif şartname
| Malzeme |
MICU |
MIHC |
| Sülfat | Tavsiye edilmez | Mükemmel |
| Hidroklorik asit | Tavsiye edilmez | Mükemmel |
| Hidroflorik asit | Kabul edilebilir | Kabul edilebilir |
| Fosfat | Kabul edilebilir | Kabul edilebilir |
| Karbonat | Tavsiye edilmez | Kabul edilebilir |
| Organik asit | Kabul edilebilir | Tavsiye edilmez |
| Alkali metal | Kabul edilebilir | Kabul edilebilir |
| Deniz suyu | Tavsiye edilmez | Kabul edilebilir |
| Klorür | Veri kontrolü gerekli | Kabul edilebilir |
Patlamaya dayanıklı talimatlar
Patlamaya dayanıklı terminalli MIAL serisi ısıtma kablosu, potansiyel patlayıcı ortamlarda kullanılabilir.Çin GB3836 patlamaya dayanıklı elektrik standartlarına uygun olarak Çin CQST tarafından onaylanmış, bunlar için geçerli olabilirⅡ A, Ⅱ B, Ⅱ C (C1D2) patlamaya dayanıklı elektrikli ekipman seviyesi.
